XM3L系列剩余電流動作斷路器（以下簡稱漏電斷路器）適用于交流50/60Hz，額定工作電壓至400V，額定工作電流16A至630A的電源中性點直接接地的供用電系統中作為漏電保護之用，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險。并可用來分配電能和保護線路及電源設備免受過載、短路等故障的損壞，亦可作為電動機的不頻繁啟動及過載、短路保護。
該漏電斷路器具有體積?。ê拖鄳乃軞嗦菲黧w積相等）、分斷高、飛弧短及剩余動作電流可調節等特點，同時可帶報警觸頭、分勵脫扣器、輔助觸頭等附件，是用戶使用的理想產品。
漏電斷路器垂直安裝（即豎裝），亦可水平安裝（即橫裝）。
本產品符合GB14048.2 idt IEC60947-2標準。

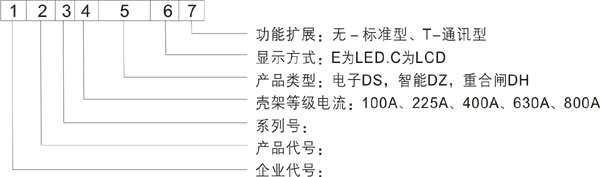

型號及其含義
主要技術參數
產品分類
◇ 按斷路器的分斷能力分：a標準型(S型)；b 較高型(H型)
◇ 按斷路器的接線方式分：a板前接線；b板后接線；c插入式；
◇ 按操作方式分：a 手柄直接操作；b轉動手柄操作；c電動操作；
◇ 按剩余動作電流分：a 剩余動作電流不可調整；b剩余動作電流可調整(三檔)
◇ 按極數分：二極；三極；三極四線；四極
◇ 按分斷時間分：一般型、延時型
◇ 按用途分：配電用、保護電動機用
◇ 按附件分：報警觸頭、輔助觸頭、分勵脫扣器、欠電壓脫扣器
正常工作條件
◇ 安裝地點的海拔不超過2000m。
◇ 周圍空氣溫度；周圍空氣溫度上限不超過+40℃；下限不低于-5℃；24h的平均值不超過+35℃；
◇ 大氣條件：大氣的相對溫度，在周圍最高溫度+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，在最濕月的月平均最低溫度不超過+25℃時，該月月平均最大相對濕度90%，并考慮溫度變化發生在產品表面上的凝露。
◇ 安裝類別：Ⅲ。
◇ 污染等級：3
◇ 漏電斷路器安裝場所附近的外磁場在任何方向不超過地磁場的5倍。
主要技術參數

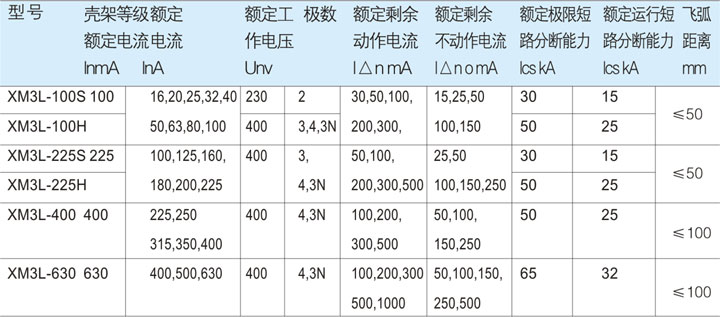

◇漏電斷路器的額定值：
注：三檔剩余動作電流調節可由用戶任意選定。

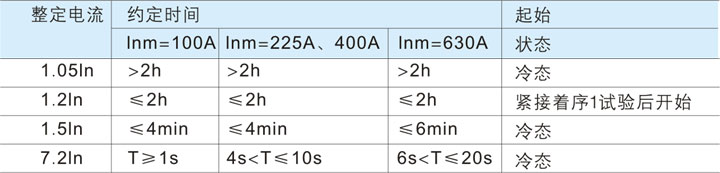

◇配電用漏電斷路器過電流脫扣器各極同時通電時的反時限斷開動作特性
◇ 電動機保護用漏電斷路器過電流脫扣器各極同時通電時的反時限斷開動作特性
漏電斷路器的剩余電流分斷時間

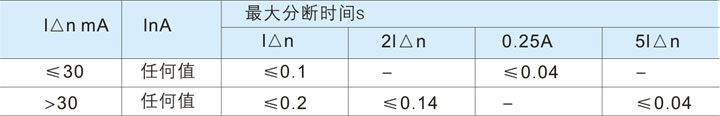

◇ 一般型漏電斷路器的剩余電流分斷時間

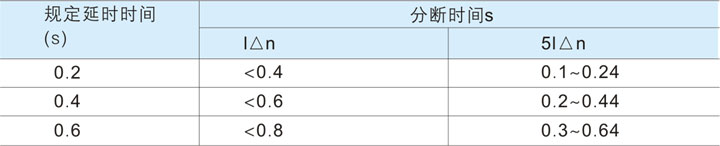

◇ 延時型漏電斷路器的剩余電流分斷時間
配電用漏電斷路器的瞬時動作特性整定為10ln±20%，電動機保護用漏電斷路器的瞬時動作特性整定為12ln±20%。

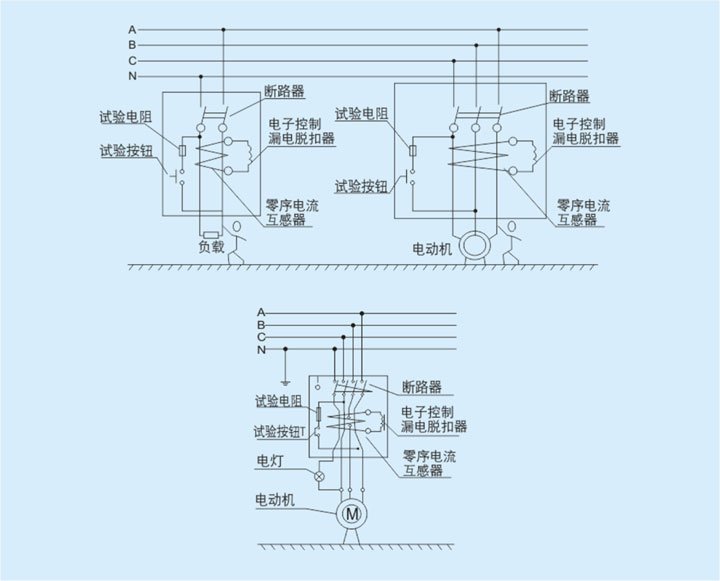

結構與工作原理
本系列漏電斷路器是電子式漏電斷路器，主要由零序互感器、電子控制漏電脫扣器及帶有過載和短路保護的斷路器組成，所有零部件都安裝在一對塑料外殼中。
當被保護電路中有漏電或人身觸電時，只要剩余電流達到整定動作電流值，零序互感器的二次繞組的輸出信號就觸發可控硅導通，并通過漏電脫扣器使漏電斷路器動作，從而切斷電源起到漏電和觸電保護作用。
當被保護電路出現過載或短路時，復式脫扣器完成延時或瞬時脫扣動作而使漏電斷路器動作，從而切斷電源起到過載或短路保護作用。

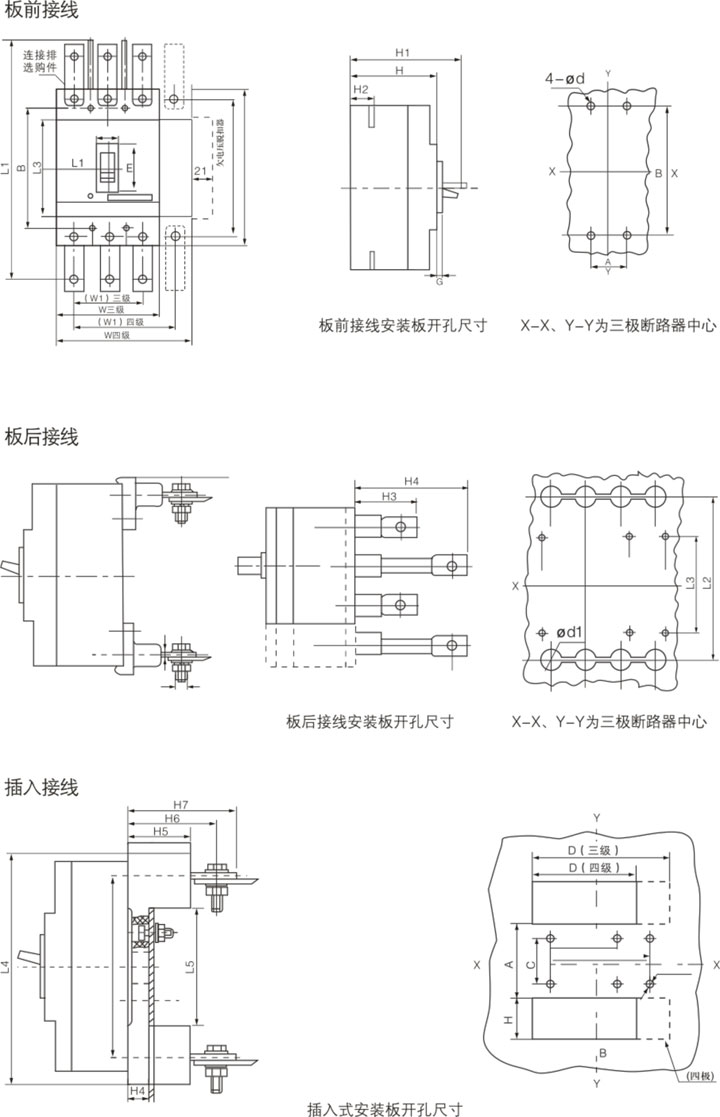

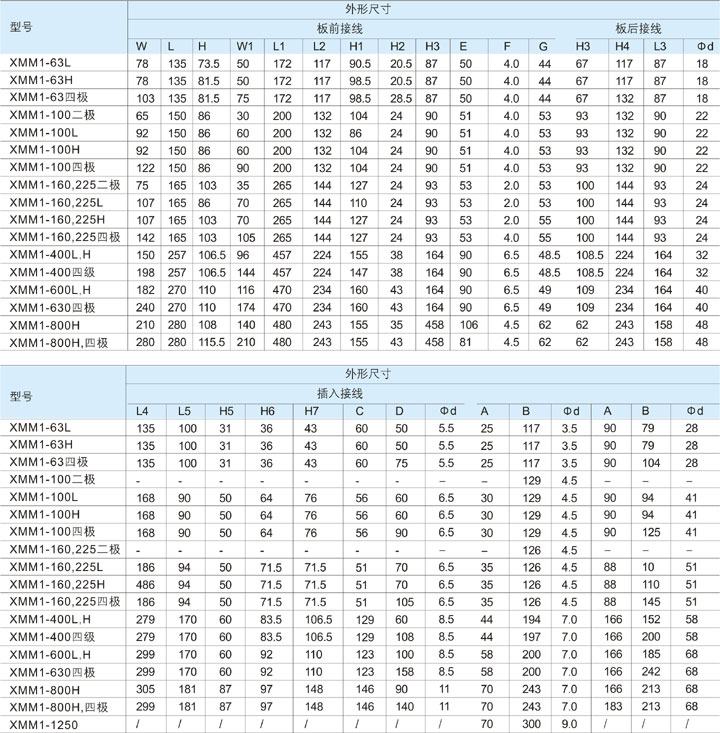

外形及安裝尺寸
訂貨須知

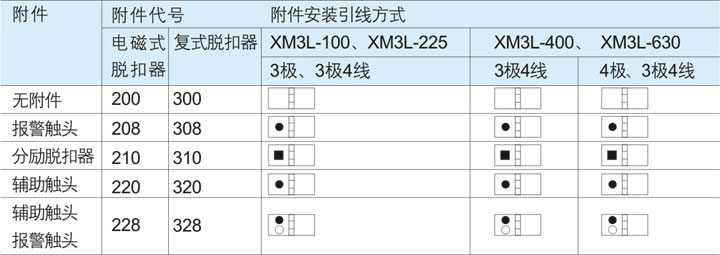

◇ 訂貨時就注明產品型號、額定電流、內部附件（見表）、極數、保護種類（配電保護，電動機保護）、數量等，如未注明特殊接線方式，我公司統一按板前接線供貨。
◇ 例如：訂購XMM1-225L,180A,四極,帶欠壓和輔助功能，數量10臺訂單表示為：XMM1-225L/4370，180A，10臺。
