濾波器的種類很多，例如我們之前介紹過的低通、高通、帶通、帶阻濾波器等，根據工作原理，我們還能分為

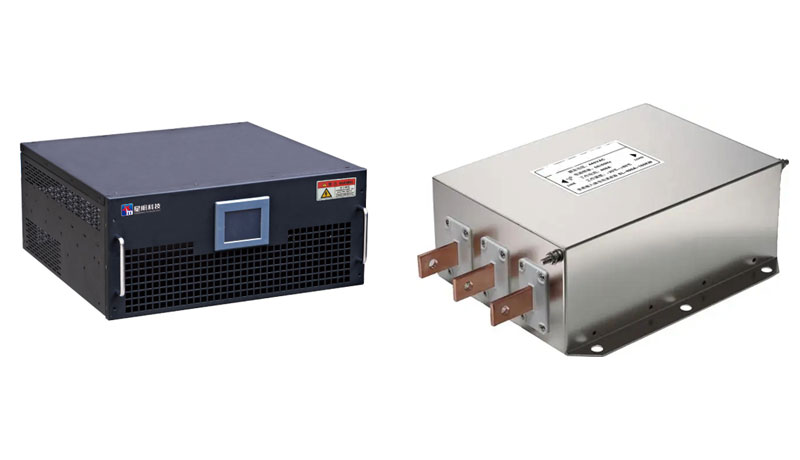

有源濾波器和無源濾波器。那有源濾波器和無源濾波器有什么區別呢？本文星明科技將圍繞這兩種濾波器進行對比，詳情請看下面內容吧！
一、工作原理
無源濾波器由LC等被動元件組成，將其設計為某頻率下極低阻抗，對相應頻率諧波電流進行分流，其行為模式為提供被動式諧波電流旁路通道；而有源濾波器由電力電子元件和DSP等構成的電能變換設備，檢測負載諧波電流并主動提供對應的補償電流，補償后的源電流幾乎為純正弦波，其行為模式為主動式電流源輸出。
有源濾波器是通過向電網中注入與原有諧波電流幅值相等、相位相同、方向相反的電流，使流入電源的總諧波電流為零；無源濾波器是根據電容電阻固有的阻抗特性，對某一特定頻率的諧波呈低阻抗，為負載諧波電流提供較低的阻抗通道，與電網抗形成分流關系，使大部分該頻率的諧波電流流入濾波器而不流入電網。
二、功能效果
無源濾波器只能濾除固定次數的諧波，但可以解決系統中的諧波問題，解決企業用電過程中的實際問題，且可以達到國家電力部門的標準；有源濾波器可動態濾除各次諧波，有源濾波器的濾波效果可達95%左右，可動態濾除諧波的同時又能夠抑制閃變并補償無功功率，對比無源濾波器的濾波效果在65%左右，只能濾除某一次或多次特定頻率諧波。
三、使用成本
無源濾波器的結構簡單，成本較低；有源濾波器濾波效率高，相對無源來講會稍貴一點。
四、頻率變化
無源濾波器諧振點偏移，效果降低；有源濾波器不受影響。
五、應用場景
有源濾波容量單套不超過100KVA，無源濾波則無此限制；有源濾波在提供濾波時，不能或很少提供無功功率補償，因為要占容量；而無源濾波則同時提供無功功率補償。
星明科技公司專注于有源濾波器,SVG無功補償,三相不平衡調節衡治理裝置等智能電氣設備的生產，星明科技的有源濾波器真正的足容量！三電平技術、模塊化設計、支持多機并聯！選擇星明科技是您明智之舉哦！
